Bo Mạch Đơn Máy Tính Nhúng Raspberry Pi 5

Máy tính nhúng thế hệ mới RASPBERRY PI 5

     Với bộ xử lý lõi tứ Arm Cortex-A76 64 bit chạy ở tốc độ 2,4 GHz, Raspberry Pi 5 mang lại hiệu suất CPU tăng 2–3× so với Raspberry Pi 4 . Bên cạnh sự nâng cao đáng kể về hiệu suất đồ họa từ GPU VideoCore VII 800 MHz; đầu ra màn hình 4Kp60 kép qua HDMI; và hỗ trợ camera tiên tiến từ Bộ xử lý tín hiệu hình ảnh Raspberry Pi được cấu trúc lại, nó mang lại trải nghiệm máy tính để bàn mượt mà cho người tiêu dùng và mở ra cánh cửa cho các ứng dụng mới cho khách hàng công nghiệp.

     Lần đầu tiên, đây là một chiếc máy tính Raspberry Pi kích thước đầy đủ sử dụng silicon được tích hợp sẵn tại Raspberry Pi. “Cầu nam” RP1 cung cấp phần lớn khả năng I/O cho Raspberry Pi 5 và mang đến một bước thay đổi về hiệu suất và chức năng ngoại vi. Băng thông USB tổng hợp tăng hơn gấp đôi, mang lại tốc độ truyền nhanh hơn đến các ổ UAS bên ngoài và các thiết bị ngoại vi tốc độ cao khác; giao diện hiển thị và camera MIPI hai làn 1Gbps chuyên dụng có trên các mẫu trước đó đã được thay thế bằng một cặp bộ thu phát MIPI bốn làn 1,5Gbps, tăng gấp ba lần tổng băng thông và hỗ trợ bất kỳ sự kết hợp nào của tối đa hai camera hoặc màn hình; hiệu suất cao nhất của thẻ SD được tăng gấp đôi nhờ hỗ trợ chế độ tốc độ cao SDR104; và lần đầu tiên nền tảng này có giao diện PCI Express 2.0 một làn, cung cấp hỗ trợ cho các thiết bị ngoại vi băng thông cao.

Sơ đồ kích thước của máy tính bảng đơn Raspberry Pi 5

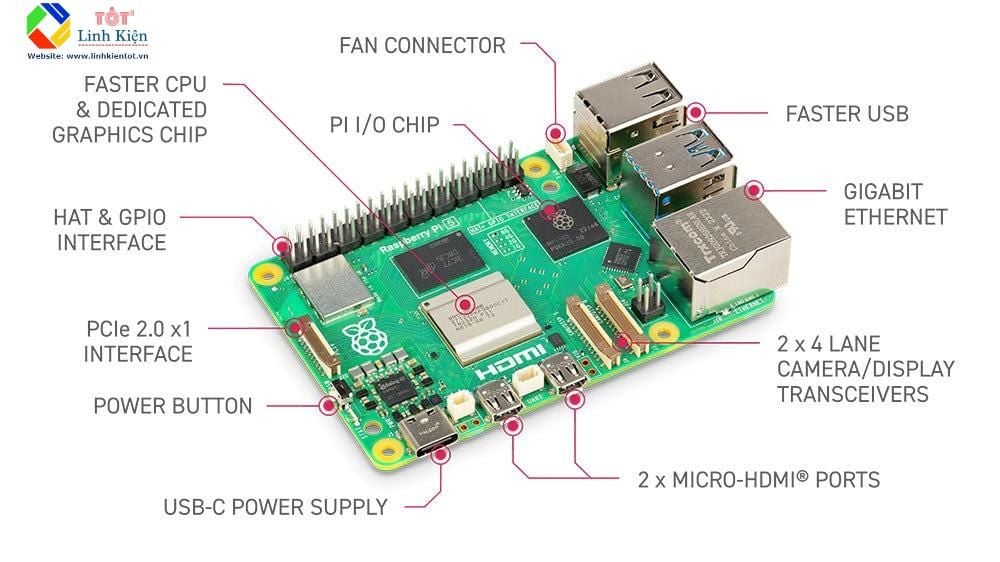

Sơ đồ giao diện của máy tính single-board Raspberry Pi 5

So sánh giữa Raspberry Pi 5B và Raspberry Pi 4B

ĐẶC TRƯNG Raspberry Pi 5

• Máy tính phát triển hàng đầu Raspberry Pi 5: Có bộ xử lý lõi tứ Arm Cortex-A76 64 bit chạy ở tốc độ 2,4 GHz, sử dụng silicon tích hợp sẵn tại Raspberry Pi, mang đến một bước thay đổi về hiệu suất và chức năng ngoại vi
• Khả năng đồ họa đáng kể: Trang bị GPU VideoCore VII 800 MHz và mang lại hiệu năng đồ họa tốt hơn, phù hợp với các ứng dụng đa phương tiện, chơi game và các tác vụ chuyên sâu về đồ họa
• Hỗ trợ máy ảnh tiên tiến: Được xây dựng với đầu nối MIPI DSI/CSI 4 làn kép chuyên dụng, tăng gấp ba lần tổng băng thông và hỗ trợ bất kỳ sự kết hợp nào của tối đa hai máy ảnh hoặc màn hình
• Kết nối linh hoạt: Cung cấp Gigabit Ethernet và giao diện PCIe, cùng với khả năng không dây Wi-Fi băng tần kép và Bluetooth 5.0/BLE
• Thiết bị ngoại vi nâng cao: Cung cấp 1x đầu nối UART, 1x khe cắm thẻ nhớ microSD hỗ trợ tốc độ cao, 2x USB.0 3.0 hỗ trợ đồng bộ hóa hoạt động 5Gbps, 2x cổng cổng USB2.0, 1x RTC, 2x đầu ra màn hình 4Kp60 có hỗ trợ HDR

CÁC ỨNG DỤNG RASPBERRY PI 5

• Các lựa chọn thay thế PC
• Trung tâm đa phương tiện
• Bảng điều khiển
• Công cụ giáo dục và học tập
• Hệ thống nhà thông minh
• Mạng cảm biến
• Giám sát từ xa
• Tự động trong công nghiệp
• Phát triển hệ thống nhúng

THÔNG SỐ KỸ THUẬT RASPBERRY PI 5

• CPU: CPU Arm Cortex-A76 lõi tứ 64-bit tốc độ 2,4 GHz, có phần mở rộng mã hóa, bộ đệm L2 mỗi lõi 512KB và bộ đệm L3 chia sẻ 2 MB
• GPU: GPU VideoCore VII, hỗ trợ OpenGL ES 3.1, Vulkan 1.2
• Đầu ra màn hình: Đầu ra màn hình kép 4Kp60 HDMI® có hỗ trợ HDR
• Bộ giải mã video: Bộ giải mã 4Kp60 HEVC
• RAM: 8GB LPDDR4X-4267 SDRAM
• Wi-Fi: Wi-Fi 802.11ac® băng tần kép
• Bluetooth: Bluetooth 5.0/ Bluetooth năng lượng thấp (BLE)
• Lưu trữ: Khe cắm thẻ nhớ microSD, hỗ trợ chế độ SDR104 tốc độ cao
• Nút nguồn: Bao gồm bật/tắt
• Cổng USB:
          2 × cổng USB 3.0, hỗ trợ hoạt động đồng thời 5Gbps
          2 × cổng USB 2.0
• Ethernet: Gigabit Ethernet, có hỗ trợ PoE+ (yêu cầu PoE+ HAT riêng)
• Camera/Màn hình: Bộ thu phát camera/màn hình MIPI 2 × 4 làn
• Giao diện PCIe: Giao diện PCIe 2.0 x1 cho các thiết bị ngoại vi nhanh (yêu cầu M.2 HAT riêng hoặc bộ chuyển đổi khác)
• Nguồn: Nguồn DC 5V/5A qua USB-C, có hỗ trợ Power Delivery
• Tiêu đề Raspberry Pi: Tiêu đề 40 chân tiêu chuẩn Raspberry Pi
• Đồng hồ thời gian thực (RTC): Được cấp nguồn từ pin ngoài
