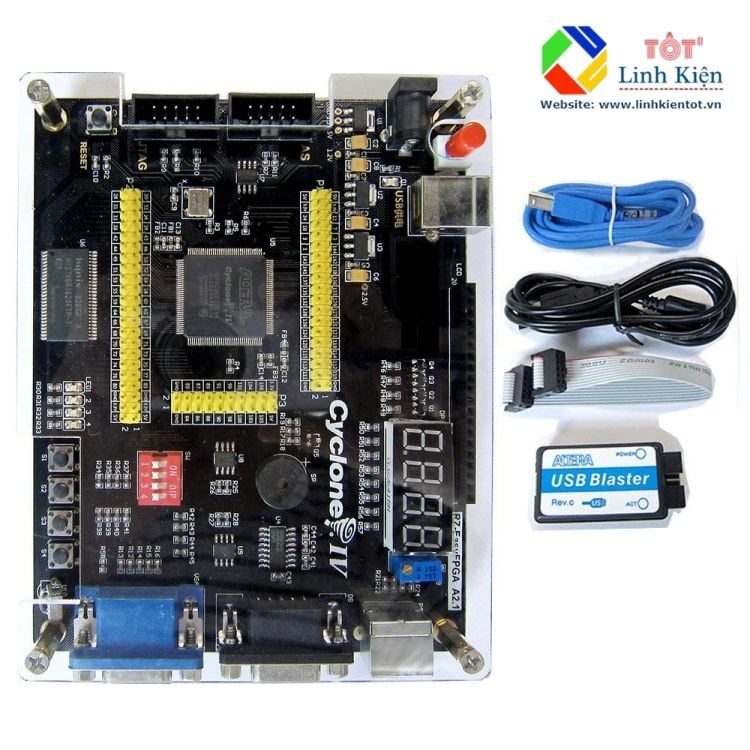

Thông số kỹ thuật bộ kit FPGA Altera IV EP4CE6
- Chip: Altera IV EP4CE6 FPGA
- Chip chính: Cyclone IV FPGA (Sê-ri EP4CE6E22C8N)
- Chip cấu hình nối tiếp EPCS16N
- SDRAM: 64Mbit
- Tinh thể hoạt động 50 MHz
- Điện áp hoạt động của USB/Jack nguồn: 5VDC
- Bộ điều chỉnh điện áp:
- Chip 1117 cho ra điện áp: 3.3V / 2.5V / 1.2V
- Lập trình JTAG hoặc AS
- Ổ cắm nguồn DC 5V và ổ cắm nguồn giao diện USB, hai loại chế độ cấp nguồn

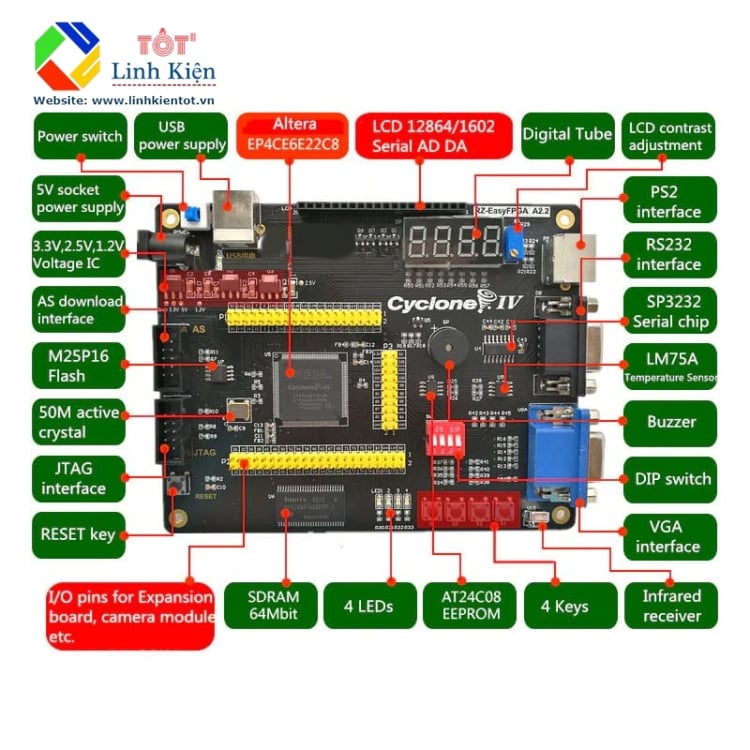

Giao tiếp ngoại vi:
1. 4 phím độc lập
2. 4 điốt LED,
3. Ống kỹ thuật số 4
4. Công tắc 4 nút
5. 1 còi
6. Giao diện PS2
7. Cổng nối tiếp RS232
8. Đầu nối LCD 1 * 20 chân, hỗ trợ LCD1602, LCD12864, TFT LCD
9. Chip cảm biến nhiệt độ LM754A cho thí nghiệm nhiệt kế
10. Điện trở điều chỉnh chính xác, điều chỉnh đèn nền LCD
11. Giao diện VGA cho thử nghiệm demo
12. I2C nối tiếp EEPROMAT24C08, cho thử nghiệm bus IIC
13. Mô-đun nhận hồng ngoại

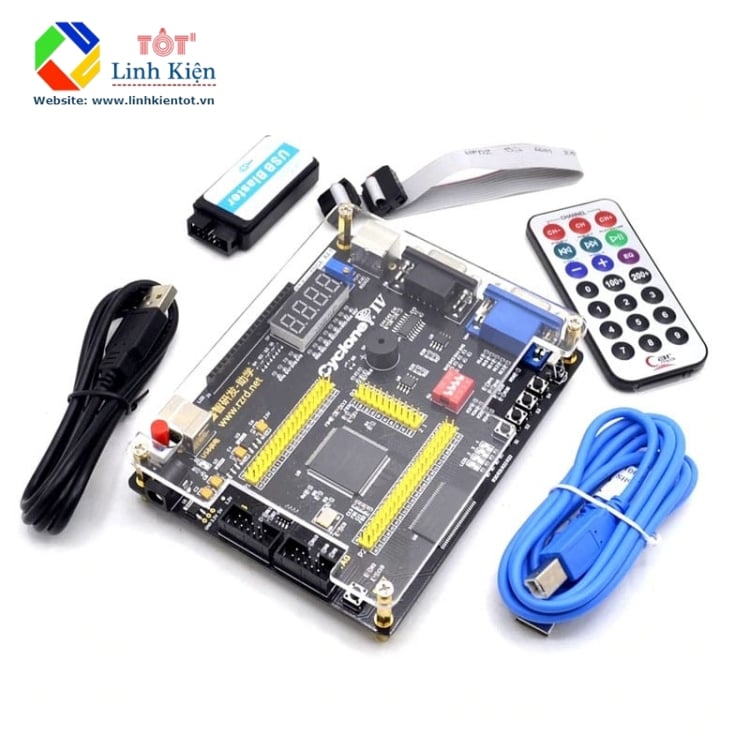

*** Bộ kit bao gồm :
- bo mạch: Altera IV EP4CE6 FPGA
- cáp usb2.0
- usb blaster
- Điều khiển từ xa
#FPGA #altera #cycloneIV
