Mạch tạo thời gian trễ đóng ngắt relay NE555 - 3E1

Module tạo thời gian trễ đóng ngắt relay NE555 - 3E1 Ứng dụng để trễ thời gian mở thiết bị, tránh việc nhiều thiết bị đồng thời mở cùng một lúc, gây quá tải nguồn

Thông số kĩ thuật Mạch tạo thời gian trễ đóng ngắt relay NE555 - 3E1

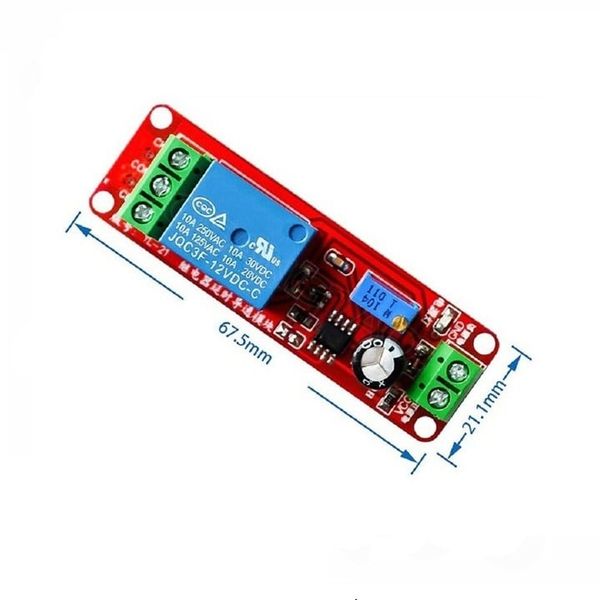

Kích thước 68*21mm

Điện áp làm việc 12V

Sử dụng ic NE555

Relay 220V/10A tương đương tải 2000w tối đa

Khoảng thời gian trễ 1-10s, điều chỉnh bằng biến trở

Hướng dẫn sử dụng Mạch tạo thời gian trễ đóng ngắt relay NE555 - 3E1

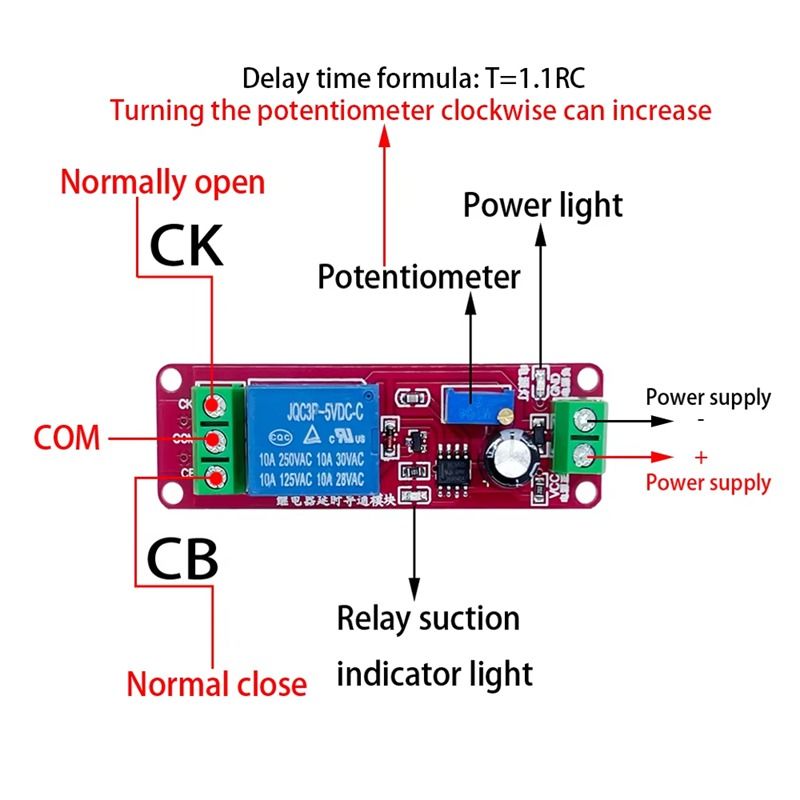

Chân GND và chân VCC là hai chân cấp nguồn

Chân CK, COM, CB là ba chân ra của relay

Để bật relay, cần cấp nguồn vào hai chân GND và VCC. Tuy nhiên relay sẽ không bật luôn khi cấp nguồn, mà trễ một khoảng thời gian T. T trong khoảng 1-10s, điểu chỉnh thay đổi T bằng biến trở xanh.

Để thay đổi khoảng thời gian trễ, ta thay đổi tụ điện C1

Công thứ tính thời gian trễ T(s)=1.1*C1(F)*R(Ω), R là giá trị của biến trở xanh
